تفاوت پروفیل های C، Z و U

پروفیل‌های فولادی به‌دلیل تنوع در ابعاد، وزن، مقاومت و سهولت اجرا، کاربرد گسترده‌ای در ساخت سوله‌های صنعتی، انبارها، واحدهای تولیدی و سازه‌های پیش‌ساخته دارند. برخی از این مقاطع از طریق شکل‌دهی سرد ورق‌های فولادی سیاه یا گالوانیزه تولید می‌شوند و در انواع مختلفی ازجمله پروفیل C، Z و U عرضه می‌شوند. این سه نوع پروفیل از نظر شکل سطح مقطع، مشخصات فنی، ظرفیت باربری و موارد مصرف تفاوت‌هایی دارند و بسته به ضخامت و ابعاد، می‌توانند وزن و مقاومت متفاوتی داشته باشند. شناخت این تفاوت‌ها به مهندسان و مجریان پروژه کمک می‌کند تا مقطع مناسب را براساس نیازهای سازه انتخاب کرده و از مشکلاتی مانند ضعف سازه‌ای و تحمیل هزینه‌های اضافی جلوگیری کنند. در ادامه، تفاوت پروفیل‌های C، Z و U از جنبه‌های مختلف بررسی می‌شود.

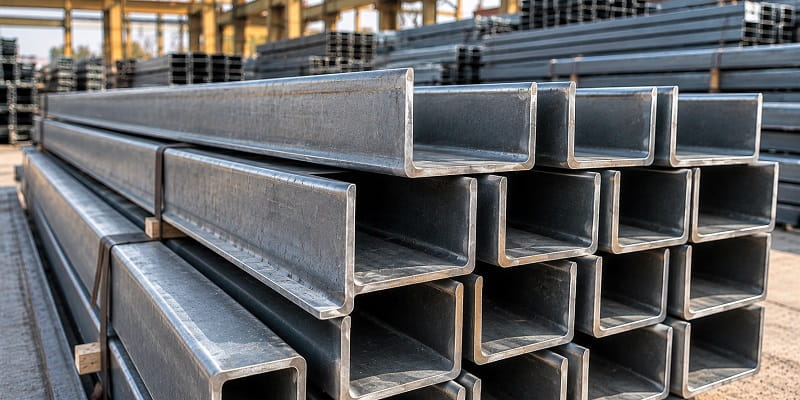

پروفیل U چیست؟

پروفیل U، یکی از انواع پروفیل باز فولادی است که به‌شکل حرف u طراحی می‌شود. این پروفیل به‌دلیل برخورداری از دو بال هم‌جهت و کف صاف گزینه ایده‌آلی برای چهارچوب‌بندی و ریل‌بندی است. برای آشنایی بیشتر با ویژگی‌های مقطع U و کاربردهای آن، بهتر است ابتدا بدانید ناودانی چیست و چه مشخصاتی دارد. ناودانی‌ها ظاهری شبیه به U و C داشته و در مهار فشارهای جانبی عملکرد مناسبی دارند. درهرصورت، پروفیل u دارای سطح مقطع ساده و متقارنی است و در پروژه‌های نیازمند تکیه‌گاه، قاب یا نگهدارنده مورداستفاده قرار می‌گیرد. این محصول باتوجه‌به ساختارش انتخاب مناسبی برای دیوارهای غیرباربر، سقف‌های کناف و ریل‌های کف است.

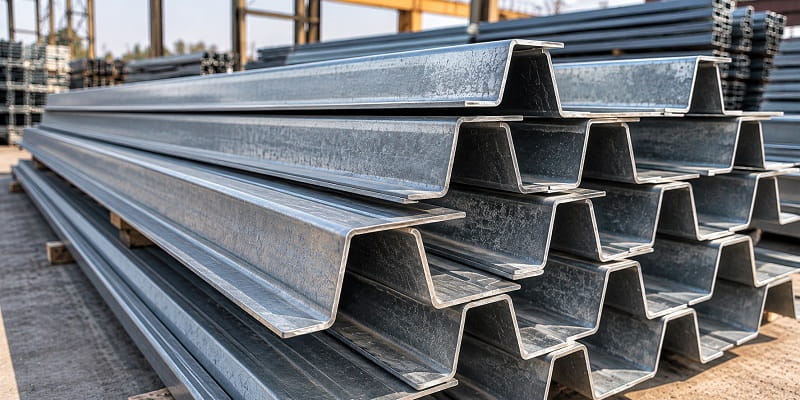

پروفیل Z چیست؟

پروفیل Z یکی‌دیگر از انواع پروفیل‌های باز است که سطح مقطع آن به‌شکل Z انگلیسی طراحی می‌شود. این پروفیل که نام دیگرش، پرلین z است به‌دلیل داشتن مقطع نامتقارن با بال‌های خلاف جهت هم معمولا در اتصال پیوسته پرلین‌های سقف بکار می‌رود. درواقع، مقطع زد یکی از بهترین انتخاب‌های موجود برای پرلین سقف و گیرت دیوار است که امکان همپوشانی یا لاپینگ هم دارد. ضمنا، برای درک بهتر ماهیت مقطع زد باید بدانید که پروفیل چیست و چه کاربردهایی دارد. درواقع، پروفیل شامل مقاطع توخالی یا توپر است که مانند همین محصول زیرمجموعه خود در بسیاری از صنایع بکار می‌رود. درمجموع، مقاطع گروه زد امکان همپوشانی دو مقطع در طول را فراهم کرده و برای دهانه‌های طویل سقف سوله گزینه بسیار ایده‌آلی محسوب می‌‌شوند.

پروفیل C چیست؟

پروفیل C ازنظر شکل ظاهری شباهت زیادی به مدل U دارد؛ با این فرق که لبه‌های آن به‌صورت برگشته یا Lip  هستند. لبه‌های برگشته باعث می‌شود که مقاومت بالاتری در برابر پیچش و خمش پیدا کنند. این ساختار مقطع سی و مقاومت مناسبی که دارد باعث شده در ستون‌بندی سبک و خرپا بکار گرفته شود. بعلاوه از این مقطع فولادی در پروژه‌های نیازمند اتصالات ساده، قاب‌بندی دیوارها و لبه‌های بازشوها استفاده می‌کنند و به‌نوعی برای سازه‌ها و بخش‌های سبک گزینه مناسبی به شمار می‌آید. درحال‌حاضر نیز به انتخاب اول بسیاری از مهندسان برای پروژه‌های مدرن مخصوصا سازه‌های پیش‌ساخته تبدیل شده است.

اصلی‌ترین تفاوت‌های پروفیل C، Z و U کدامند؟

پروفیل C، Z و U ازنظر شکل ظاهری، زاویه، میزان مقاومت و کاربرد تفاوت‌های کلیدی با یکدیگر دارند. با شناخت تفاوت‌های آن‌ها می‌توان بهترین مقطع فولادی را باتوجه‌به نیازهای پروژه خود خریداری کرد. دراین‌راستا، به بررسی اصلی‌ترین تفاوت‌های آن‌ها پرداخته‌ایم:

• تفاوت ازنظر زاویه

مقاطع پرلین C، U و Z از نظر شکل هندسی و نحوه قرارگیری بال‌ها و لبه‌های برگشتی با یکدیگر تفاوت دارند. در پرلین Z، شکل نامتقارن مقطع و نحوه طراحی بال‌ها امکان هم‌پوشانی پروفیل‌ها در محل اتصال را فراهم می‌کند؛ قابلیتی که در پوشش دهانه‌های وسیع و کاهش تعداد اتصالات اهمیت دارد. در مقابل، پرلین‌های C معمولاً دارای مقطعی متقارن‌تر هستند و پرلین‌های U نیز بسته به طراحی، در کاربردهای مختلف سازه‌ای مورد استفاده قرار می‌گیرند.

زاویه بال‌ها و لبه‌های برگشتی در هر سه نوع مقطع به مشخصات طراحی و فرآیند تولید وابسته است و نمی‌توان صرفاً براساس کمتر یا بیشتر بودن این زاویه، عملکرد فنی یک مقطع را برتر دانست. انتخاب پرلین مناسب باید باتوجه‌به عواملی مانند ابعاد مقطع، ضخامت ورق، ظرفیت باربری، طول دهانه، شرایط بارگذاری و نحوه اتصال انجام شود. بااین‌حال، قابلیت هم‌پوشانی پرلین‌های Z در بسیاری از سیستم‌های سقف صنعتی، امکان اجرای سازه‌های پیوسته و بهینه‌سازی عملکرد آن‌ها را فراهم می‌کند.

• تفاوت ازنظر کاربرد در صنایع

از پروفیل C عمدتا در ساخت چهارچوب‌ها، قاب‌های فلزی، زیرسازی سقف و دیوار، ستون‌ها و تیرهای فرعی استفاده می‌کنند. از پروفیل U هم باتوجه‌به شکل هندسی که دارد در ساخت ریل‌ها، شاسی تجهیزات و بعضی اتصالات ساختمانی بهره گرفته می‌شود. پروفیل‌های Z نیز در اجرای سازه‌های فلزی، پوشش سقف، سوله‌سازی، زیرسازی سقف‌های شیب‌دار و مواردی از این قبیل مورداستفاده قرار می‌گیرند.

ضمنا، قیمت پروفیل z مانند دو مدل دیگر به‌دلیل نوسانات بازار نرخ‌های متفاوتی را در طول سال ثبت کرده است و اصولا، مقدار ثابتی ندارد. درمجموع، برای انتخاب هر کدام از این سه مقطع باید به نقشه پروژه، وضعیت نصب و محاسبات مهندسی توجه کنید.

• تفاوت ازنظر میزان مقاومت

یکی از تفاوت‌های مهم پروفیل‌های C، Z و U به ظرفیت باربری و نحوه عملکرد آن‌ها در برابر نیروهای وارده مربوط می‌شود. مقاومت هر مقطع به عواملی مانند ارتفاع جان، عرض بال‌ها، ضخامت ورق، مشخصات فولاد و شرایط تکیه‌گاهی و مهاربندی بستگی دارد. پرلین‌های Z به دلیل شکل هندسی خاص خود، قابلیت هم‌پوشانی در محل اتصال را دارند و در صورت طراحی مناسب، می‌توانند در سیستم‌های پوشش دهانه‌های وسیع، عملکرد سازه‌ای مطلوبی داشته باشند.

در مقابل، مقاطع C و U نیز باتوجه‌به ابعاد، ضخامت و نحوه نصب، در سازه‌های مختلف مورد استفاده قرار می‌گیرند. بااین‌حال، نمی‌توان صرفاً براساس شکل ظاهری مقطع، مقاومت بالاتر یک نوع پروفیل را نسبت به سایر مقاطع نتیجه گرفت. انتخاب مقطع مناسب باید بر اساس محاسبات مهندسی، نوع بارگذاری، طول دهانه و الزامات سازه‌ای پروژه انجام شود تا ظرفیت باربری و پایداری موردنیاز تأمین شود.

کدام پروفیل برای پروژه شما مناسب‌تر است؟C، Z یا U؟

برای انتخاب پروفیل C، Z یا U باید عواملی مانند شرایط محیطی پروژه، میزان بارهای وارده، ابعاد مقطع، ضخامت ورق و نحوه اتصال و مهاربندی را در نظر گرفت. پرلین‌های Z به‌دلیل قابلیت هم‌پوشانی در محل اتصال، در بسیاری از سیستم‌های پوشش دهانه‌های وسیع کاربرد دارند و می‌توانند به بهینه‌سازی وزن و عملکرد سازه کمک کنند. در مقابل، مقاطع C باتوجه‌به شکل هندسی و سهولت اتصال به سایر اجزای سازه، در قاب‌بندی و اجرای سیستم‌های مختلف سقف مورد استفاده قرار می‌گیرند.

پروفیل‌های U نیز بسته به مشخصات فنی و طراحی سازه، در بخش‌های مختلف ساختمان و پروژه‌های صنعتی کاربرد دارند. بااین‌حال، انتخاب هر یک از این مقاطع باید براساس محاسبات مهندسی، ظرفیت باربری موردنیاز، شرایط نصب و الزامات اجرایی پروژه انجام شود. همچنین، قیمت پروفیل به نوع مقطع، ابعاد، ضخامت، وزن، کیفیت فولاد و برند تولیدکننده بستگی دارد. بنابراین، نمی‌توان یک مقطع را به‌عنوان جایگزین قطعی سایر گزینه‌ها معرفی کرد و انتخاب نهایی باید باتوجه‌به عملکرد موردنیاز، شرایط پروژه و بودجه انجام شود.
