تیرچه پیش تنیده چیست؟ بررسی انواع، مزایا، معایب و روش اجرا

صنعت ساختمان‌سازی همواره به‌دنبال استفاده از مصالح و فناوری‌هایی است که علاوه‌بر افزایش استحکام سازه، وزن آن را نیز کاهش دهند. تیرچه پیش‌تنیده یکی از این راهکارهای نوین است که به‌دلیل مقاومت بالا، کیفیت مطلوب، کاهش مصرف مصالح و سرعت اجرای مناسب، در بسیاری از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد.

در تعریف تیرچه پیش تنیده می‌توان گفت که نوعی تیرچه بتنی پیش‌ساخته است که در فرآیند تولید آن، مفتول‌های فولادی پرمقاومت پیش از بتن‌ریزی تحت کشش قرار می‌گیرند تا مقاومت و عملکرد تیرچه افزایش یابد. علاوه‌براین، پیش‌تنیدگی با افزایش ظرفیت باربری، کاهش ترک‌خوردگی و فراهم‌کردن امکان اجرای دهانه‌های بزرگ‌تر، مزایای قابل‌توجهی در اجرای سازه به همراه دارد. اگر قصد دارید با ویژگی‌ها، مزایا، کاربردها و نحوه اجرای این نوع تیرچه بیشتر آشنا شوید، تا پایان این مطلب همراه ما باشید.

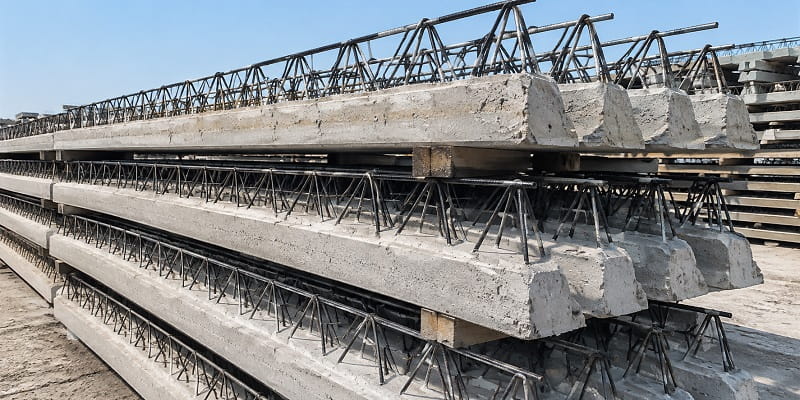

تیرچه پیش تنیده چیست؟

یکی از انواع تیرچه‌های بتنی است که با استفاده از فناوری پیش‌تنیدگی تولید می‌شود تا مقاومت بیشتری دربرابر نیروهای واردشده داشته باشد. در این مدل، مفتول‌های فولادی با تنش تسلیمی بالا به روشی خاص در داخل بتن قرار می‌گیرند تا مقاومت آن افزایش پیدا کند. به‌همین‌دلیل، تیرچه پیش‌ تنیده نسبت به مدل‌های معمولی توان تحمل بار بیشتری دارد و احتمال ترک‌خوردگی و تغییر شکل در آن کمتر است.

در واقع، هدف اصلی از پیش‌تنیدگی این است که ضعف طبیعی بتن دربرابر نیروهای کششی جبران شود. بتن به‌تنهایی دربرابر فشار عملکرد بسیار خوبی دارد اما دربرابر کشش، مقاومت کمتری از خود نشان می‌دهد. به‌همین‌دلیل با ایجاد تنش فشاری اولیه در بتن، احتمال ایجاد ترک، تغییر شکل و آسیب‌دیدگی آن هنگام بهره‌برداری کاهش پیدا می‌کند. تیرچه پیش‌ تنیده عمدتاً در اجرای سقف‌های تیرچه‌ بلوک و همراه با بلوک‌های سفالی و سیمانی  بکار می‌رود.

اجزای تیرچه پیش تنیده

تیرچه پیش‌تنیده از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در تأمین مقاومت، انتقال بار و عملکرد مناسب تیرچه دارند. ترکیب مقطع بتنی با مفتول‌های فولادی پیش‌تنیده و استفاده از بتن با مقاومت بالا، ساختاری مقاوم و یکپارچه ایجاد می‌کند.

• مقطع بتنی یا پاشنه تیرچه: بخش اصلی و زیرین تیرچه است که سایر اجزا را در خود جای داده و وظیفه انتقال بارهای واردشده به تیرچه را بر عهده دارد.
• مفتول یا وایر فولادی پیش‌تنیده: مفتول‌های فولادی مقاومی هستند که پیش از بتن‌ریزی تحت کشش قرار می‌گیرند و باعث افزایش مقاومت تیرچه در برابر نیروهای کششی و خمش می‌شوند.
• بتن با مقاومت بالا: برای تولید تیرچه پیش تنیده از بتن با مقاومت فشاری بالا استفاده می‌شود تا بتواند نیروهای ناشی از پیش‌تنیدگی و بارهای واردشده به سقف را تحمل کند.
• سطح نشیمن بلوک: قسمتی از تیرچه است که بلوک‌های سقفی روی آن قرار می‌گیرند و به قرارگیری صحیح و پایدار بلوک‌ها در فاصله بین تیرچه‌ها کمک می‌کند.

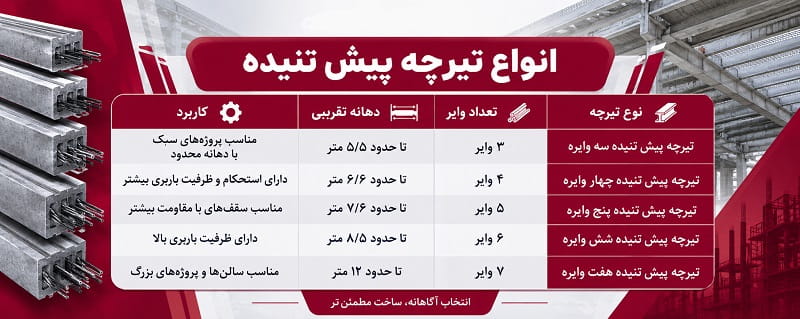

انواع تیرچه پیش تنیده

براساس تعداد مفتول یا وایرهای فولادی بکار رفته در ساخت تیرچه پیش تنیده می‌توان آن‌ را به دسته‌های زیر تقسیم‌بندی کرد.

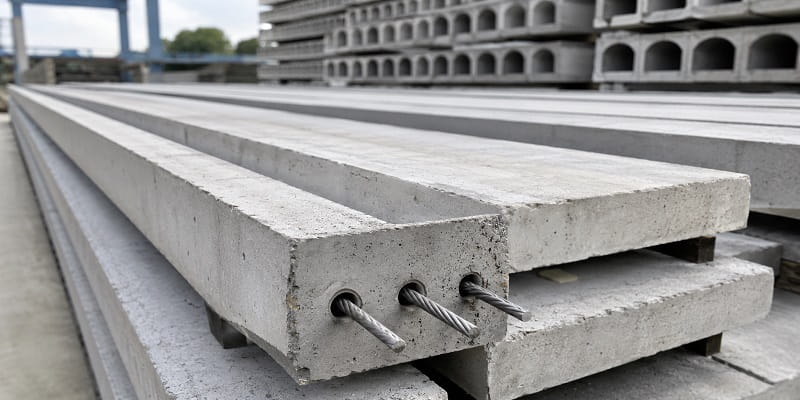

• تیرچه پیش‌ تنیده سه وایره

این مدل کمترین تعداد وایر را در میان انواع تیرچه‌های پیش‌ تنیده دارد و بیشتر برای پروژه‌هایی انتخاب می‌شود که طول دهانه آن‌ها محدود است. تیرچه سه وایره توانایی پوشش دهانه‌هایی تا حدود ۵٫۵ متر را دارد. استفاده از این نوع زمانی مقرون‌به‌صرفه است که به تحمل بارهای سنگین نیاز نباشد.

• تیرچه پیش‌ تنیده چهار وایره

در این نوع، اضافه شدن یک وایر فولادی نسبت به مدل قبلی باعث افزایش استحکام و ظرفیت تحمل بار می‌شود. تیرچه چهار وایره برای اجرای سقف‌هایی با دهانه حداکثر ۶٫۶ متر مناسب است.

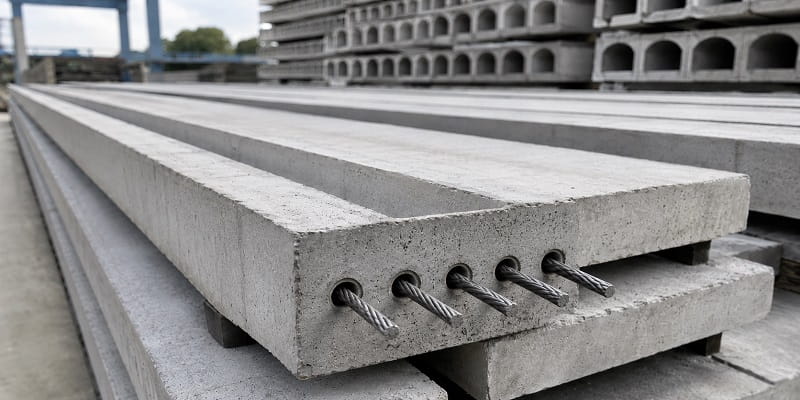

• تیرچه پیش‌ تنیده پنج وایره

اگر طول دهانه بیشتر باشد یا سقف به مقاومت بالاتری نیاز داشته باشد، از تیرچه پنج وایره استفاده می‌شود. این مدل امکان اجرای دهانه‌هایی تا حدود ۷٫۶ متر را فراهم می‌کند. به‌ همین‌دلیل، در ساختمان‌های مسکونی بزرگ‌تر و برخی واحدهای صنعتی مورد استفاده قرار می‌گیرد.

• تیرچه پیش‌ تنیده شش وایره

این مدل برای پروژه‌هایی طراحی شده که به استحکام بیشتری نیاز دارند. وجود شش وایر فولادی باعث می‌شود تیرچه بتواند دهانه‌هایی تا حدود ۸٫۵ متر را پوشش دهد و دربرابر بارهای وارده عملکرد مطلوبی داشته باشد.

• تیرچه پیش‌ تنیده هفت وایره

بیشترین ظرفیت باربری در میان تیرچه‌های پیش‌ تنیده مربوط به مدل هفت وایره است. این محصول به کمک هفت مفتول فولادی پیش‌ تنیده ساخته می‌شود و امکان اجرای سقف‌هایی با دهانه تا حدود ۱۲ متر را فراهم می‌کند. به‌همین دلیل در پروژه‌هایی مانند سالن‌های بزرگ، ساختمان‌های صنعتی، انبارها و مراکز تجاری کاربرد گسترده‌ای دارد.

مشخصات فنی تیرچه پیش تنیده

یکی از ویژگی‌های که این نوع را از مدل‌های مشابه متمایز می‌سازد؛ استفاده از مفتول‌های فولادی به قطر ۴ تا ۱۰ میلی‌متر است. این مفتول‌ها به‌دلیل مقاومت کششی بالا، نقش مهمی در افزایش استحکام تیرچه و تحمل بارهای واردشده دارند. مقاومت کششی این مفتول‌ها معمولاً در بازه ۱۴۷۵ تا ۱۹۶۰ مگاپاسکال قرار می‌گیرد که در مقایسه با فولادهای دیگر، مقدار قابل‌توجهی است. به‌همین دلیل، هنگام بررسی مشخصات این محصول نباید تنش تسلیم میلگرد را با مقاومت مفتول‌های پیش‌ تنیده یکسان در نظر بگیرید؛ چراکه هرکدام برای کاربرد متفاوتی طراحی و تولید می‌شوند.

همچنین، در تولید این مدل از بتن با رده مقاومتی C35 استفاده می‌شود. این رده مقاومتی نشان می‌دهد که بتن پس از رسیدن به مقاومت نهایی، توان تحمل فشار ۳۵ مگاپاسکال را دارد. از دیگر مشخصات فنی این محصول، تولید آن مطابق با استاندارد ملی ایران ۳-۲۹۰۹ است. این استاندارد، الزامات مربوط به مواد اولیه، فرآیند تولید، کنترل کیفیت و ویژگی‌های مکانیکی تیرچه را مشخص می‌کند.

روش ساخت تیرچه پیش تنیده

برای ساخت تیرچه پیش تنیده از دو روش بهره گرفته می‌شود که از نظر کیفیت نهایی متفاوت هستند. در ادامه به توضیح این روش‌ها می‌پردازیم:

• تولید با سیستم اکسترودر؛ در حال حاضر، استانداردترین روش ساخت تیرچه پیش‌ تنیده، سیستم اکسترودر است. در این فرآیند، بتن با اسلامپ تقریباً صفر توسط دستگاه و با اعمال لرزش به‌خوبی متراکم می‌شود. سپس، بتن در شرایط کنترل‌شده و با استفاده از بخار و حرارت فرآوری می‌شود تا به مقاومت موردنظر برسد.
• تولید با قالب؛ روش قالبی یکی از شیوه‌های قدیمی تولید تیرچه پیش‌ تنیده است که امروزه به‌دلیل محدودیت‌های فنی و کیفیت پایین‌تر، کاربرد چندانی ندارد. در این روش، بتن داخل قالب ریخته می‌شود؛ اما به‌دلیل ماهیت فرآیند، امکان استفاده از بتن با اسلامپ بسیار کم وجود ندارد. این موضوع بر کیفیت نهایی محصول اثرگذار است و احتمال بروز مشکلاتی مانند ایجاد حفره، کاهش تراکم و افت مقاومت را افزایش می‌دهد.

نحوه اجرای تیرچه پیش تنیده

اجرای صحیح تیرچه پیش تنیده نقش مهمی در عملکرد سازه‌ای، تراز بودن و دوام نهایی سقف دارد. در این فرآیند باید محل تکیه‌گاه‌ها، فاصله تیرچه‌ها، نحوه شمع‌بندی و آرماتورگذاری کاملاً مطابق نقشه‌های اجرایی کنترل شود. پس از نصب اجزای سقف نیز بتن‌ریزی و عمل‌آوری مناسب برای دستیابی به مقاومت موردنظر ضروری است. در ادامه مراحل اجرای سقف تیرچه پیش تنیده را بررسی می‌کنیم:

مراحل اجرای سقف تیرچه پیش تنیده

اجرای سقف تیرچه پیش تنیده طی چند مرحله انجام می‌شود که رعایت ترتیب و کنترل دقیق هر مرحله، بر کیفیت نهایی سقف تأثیر مستقیم دارد.

• آماده‌سازی و کنترل تکیه‌گاه‌ها: در ابتدا محل قرارگیری تیرچه‌ها و تکیه‌گاه‌های سقف براساس نقشه سازه بررسی می‌شود تا سطحی مناسب و پایدار برای اجرای تیرچه‌ها فراهم باشد.
• شمع‌بندی طبق نقشه سازه: شمع‌ها و تکیه‌گاه‌های موقت در محل‌های تعیین‌شده نصب می‌شوند تا هنگام اجرای سقف و بتن‌ریزی از ایجاد خیز یا جابه‌جایی اجزا جلوگیری شود.
• جانمایی و نصب تیرچه‌ها: تیرچه‌های پیش تنیده روی تیرهای اصلی یا تکیه‌گاه‌ها قرار گرفته و مطابق فاصله و جهت مشخص‌شده در نقشه اجرایی نصب می‌شوند.
• نصب بلوک‌های پرکننده: پس از قرارگیری تیرچه‌ها، بلوک‌های سقفی مانند بلوک سفالی، سیمانی یا پلی‌استایرن در فاصله میان تیرچه‌ها چیده می‌شوند. این بلوک‌ها علاوه بر پر کردن فضای خالی، به کاهش وزن سقف کمک می‌کنند.
• اجرای آرماتورهای حرارتی و تقویتی: میلگردهای حرارتی، کلاف‌های عرضی و سایر آرماتورهای تقویتی براساس جزئیات نقشه سازه روی سقف نصب می‌شوند تا مقاومت و یکپارچگی سقف افزایش پیدا کند.
• کنترل تراز و فاصله تیرچه‌ها: پیش از بتن‌ریزی، تراز بودن سقف، فاصله میان تیرچه‌ها، محل بلوک‌ها و وضعیت آرماتورها کنترل می‌شود تا اجرای سقف با نقشه سازه مطابقت داشته باشد.
• بتن‌ریزی و عمل‌آوری سقف: در مرحله پایانی، بتن به‌صورت یکنواخت روی سطح سقف ریخته و با روش مناسب متراکم می‌شود. پس از بتن‌ریزی نیز باید عمل‌آوری و حفظ رطوبت بتن برای مدت لازم انجام شود تا بتن به مقاومت موردنظر رسیده و احتمال ایجاد ترک‌های زودرس کاهش یابد.

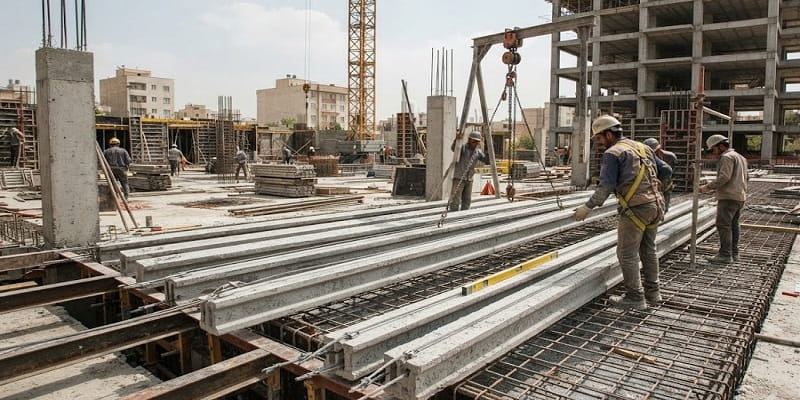

اجرای تیرچه پیش تنیده در اسکلت فلزی

در سازه‌های دارای اسکلت فلزی، تیرچه‌های پیش تنیده معمولاً روی تیرهای فولادی قرار می‌گیرند و محل نشیمن آن‌ها باید مطابق جزئیات اجرایی نقشه سازه آماده شود. طول نشیمن، فاصله تیرچه‌ها و نحوه اتصال یا مهار آن‌ها باید پیش از نصب بلوک‌ها به‌دقت کنترل شود. پس از جانمایی تیرچه‌ها، بلوک‌های پرکننده و آرماتورهای موردنیاز اجرا شده و در نهایت بتن‌ریزی سقف انجام می‌شود. رعایت تراز تیرهای فلزی و ایجاد نشیمن مناسب برای تیرچه‌ها از نکات مهم در اجرای این نوع سقف روی اسکلت فلزی است.

مزایا و معایب تیرچه پیش تنیده

تیرچه پیش تنیده مانند هر سیستم سازه‌ای، در کنار مزایای متعدد، محدودیت‌ها و معایبی نیز دارد که باید پیش از انتخاب آن در نظر گرفته شوند. آشنایی با نقاط قوت و ضعف این محصول به شما کمک می‌کند تا باتوجه‌به شرایط پروژه، تصمیمی آگاهانه بگیرید. در ادامه مزایا و معایب این محصول را بررسی می‌کنیم:

مزایای تیرچه پیش تنیده

از مهم‌ترین مزایایی که استقبال از تیرچه پیش تنیده را افزایش داده می‌توان به موار‌د زیر اشاره کرد:

• کاهش مصرف فولاد و هزینه تولید

در تولید تیرچه پیش‌ تنیده از مفتول‌های فولادی استفاده می‌شود که نسبت به میلگردهای معمولی کارایی بیشتری دارند. این ویژگی به کاهش میزان فولاد مصرفی و هزینه تولید کمک می‌کند.

• وزن کمتر و کاهش بار مرده سازه

ساختار این مدل به‌گونه‌ای طراحی شده است که ضمن حفظ مقاومت، وزن کمتری داشته باشد. کاهش بار مرده سقف می‌تواند از فشار وارد بر سایر اجزای سازه بکاهد.

• مقاومت مناسب دربرابر رطوبت و آتش

استفاده از بتن متراکم در کارخانه باعث می‌شود این تیرچه دوام مناسبی دربرابر رطوبت، عوامل محیطی و آتش‌سوزی داشته باشند.

• مقرون‌به‌صرفه بودن

اگرچه هزینه اولیه این تیرچه در برخی پروژه‌ها ممکن است بالا باشد، اما کاهش مصرف مصالح و سرعت اجرای بیشتر، استفاده از آن‌را به گزینه‌ای اقتصادی تبدیل می‌کند.

معایب تیرچه پیش تنیده

اگرچه تیرچه پیش تنیده مزایای قابل‌توجهی دارد، اما پیش از انتخاب آن باید محدودیت‌ها و معایب این سیستم را نیز در نظر گرفت که مهم‌ترین آن‌ها عبارت‌اند از:

• اگرچه این مدل نسبت به انواع قدیمی‌تر سبک‌تر است، اما برای جلوگیری از آسیب باید اصول نگهداری و جابه‌جایی آن‌ها به‌درستی رعایت شود.
• این محصول به‌صورت کارخانه‌ای و براساس طول مشخص تولید می‌شود. به‌همین دلیل، پس از تولید نمی‌توان آن‌را برش داد.
• این مدل برای سقف‌هایی که دهانه‌های بیشتر از ۱۲ متر دارند مناسب نیست.

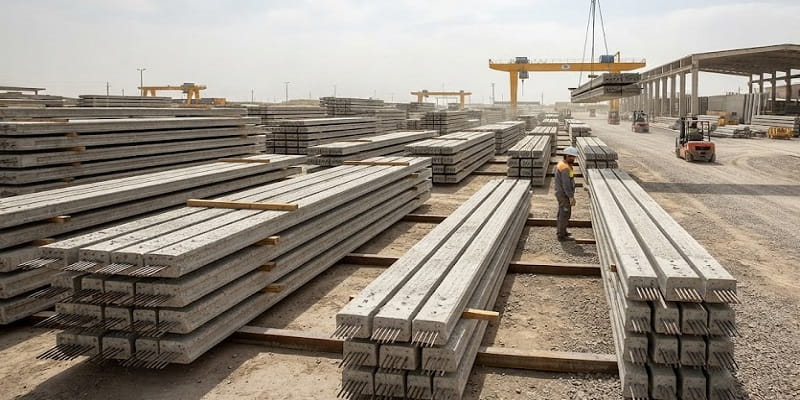

نحوه صحیح انبارش تیرچه

رعایت اصول صحیح انبارش، اهمیت زیادی در حفظ کیفیت و جلوگیری از آسیب‌دیدگی تیرچه پیش تنیده دارد. به‌همین دلیل، محل نگهداری آن باید پیش از انتقال آماده‌سازی شود. بهترین محل برای انبار کردن این مصالح، سطحی کاملاً صاف و خشک است تا از وارد شدن فشار نامتقارن به آن‌ها جلوگیری شود. همچنین محیط نگهداری باید از تجمع آب، رطوبت و آلودگی‌های مختلف دور باشد؛ چراکه تماس طولانی‌مدت با این عوامل به کیفیت محصول آسیب می‌رساند. برای جلوگیری از تماس مستقیم تیرچه با زمین نیز بهتر است از پالت‌های چوبی یا پایه‌های بتنی استفاده شود‌.

در زمان چیدمان، تیرچه‌ها باید به‌صورت افقی و منظم روی یکدیگر قرار گیرند. محل قرارگیری تکیه‌گاه‌ها نیز باید در تمام ردیف‌ها یکسان باشد تا وزن تیرچه‌های بالایی به‌طور یکنواخت توزیع شود. علاوه‌براین، از روی هم قرار دادن تعداد زیادی از آن‌ها باید خودداری کنید. این مورد فشار زیادی به تیرچه‌های زیرین وارد می‌کند و احتمال آسیب‌دیدگی یا تغییر شکل آن‌ها را افزایش می‌دهد.

عوامل موثر بر قیمت تیرچه پیش تنیده

عوامل مختلفی در تعیین قیمت تیرچه پیش تنیده نقش دارند و نمی‌توان برای این محصول نرخ ثابتی در نظر گرفت. به‌طور مثال یکی از مهم‌ترین عوامل، کیفیت مواد اولیه است. استفاده از مفتول‌های فولادی با مقاومت بالا، بتن با رده مقاومتی مناسب و رعایت استانداردهای تولید بر قیمت تیرچه پیش تنیده اثرگذار هستند. ابعاد و مشخصات فنی این محصول نیز از دیگر عوامل تعیین‌کننده قیمت هستند. طول، تعداد مفتول‌های فولادی و ظرفیت باربری در میزان مصالح مصرفی و فرآیند تولید نقش دارند و قیمت آن‌را افزایش می‌دهند. از سوی‌دیگر، نوسانات بازار فولاد نیز تاثیر مستقیمی بر هزینه تولید دارد. با افزایش یا کاهش قیمت میلگرد و سایر محصولات فولادی، هزینه تامین مواد اولیه کارخانه‌ها تغییر می‌کند. این موضوع می‌تواند قیمت نهایی تیرچه پیش‌ تنیده را تغییر دهد.
