تیرچه نیازیت چیست؟ اجزا، نحوه اجرا و تفاوت با کرومیت

در سال‌های اخیر، استفاده از روش‌ها و سازه‌های نوین در ساختمان‌سازی به‌طور چشمگیری افزایش یافته است. دلیل اصلی این روند، نیاز به افزایش سرعت اجرا، کاهش هزینه‌ها و ارتقای ایمنی سازه‌ها دربرابر بارهای مختلف و به‌ویژه زلزله است. در این میان، تیرچه نیازیت جایگاه ویژه‌ای در پروژه‌های ساختمانی پیدا کرده است. طراحی این تیرچه که مبتنی بر ساختار خرپایی و بدون بتن در بخش جان است، باعث کاهش وزن سقف و در عین حال حفظ مقاومت و پایداری سازه می‌شود. شناخت دقیق این سیستم، بررسی اجزا، کاربردها، مزایا، محدودیت‌ها و همچنین نحوه اجرای صحیح آن، برای انتخاب مناسب در طراحی اهمیت زیادی دارد. این سیستم، در مقایسه با سیستم‌هایی مانند تیرچه کرومیت نیز دید روشنی به مهندسان ارائه می‌دهد. بنابراین، آشنایی با تیرچه نیازیت نقش مهمی در بهینه‌سازی پروژه‌های مختلف ایفا می‌کند.

معرفی تیرچه نیازیت

استفاده از سیستم‌های سقفی که ایمنی، سرعت اجرا و صرفه اقتصادی را تأمین کنند، در پروژه‌های ساختمانی اهمیت زیادی دارد. یکی از گزینه‌های مدرن در این زمینه، تیرچه نیازیت است. این تیرچه فلزی با ساختار خرپایی و بدون بتن در بخش میانی، وزن سقف را تا زمان سفت شدن بتن به‌خوبی تحمل می‌کند.

حذف بتن جان باعث کاهش وزن مرده سقف و بهبود رفتار لرزه‌ای سازه می‌شود. درواقع، تیرچه نیازیت نوعی سیستم تیرچه فولادی با جان باز و بدون بتن در ناحیه جان است که طراحی آن به ثبت رسیده و با تأییدیه فنی به بازار عرضه می‌شود. طراحی خاص این سیستم، امکان اجرای مستقیم گچ و خاک زیر سقف را فراهم کرده و اتصال مناسب بلوک به خرپا، یکپارچگی سقف را افزایش می‌دهد. این ویژگی‌ها به کاهش زمان اجرا و مدیریت بهتر هزینه‌های پروژه کمک می‌کنند.

اجزای تشکیل‌دهنده تیرچه نیازیت

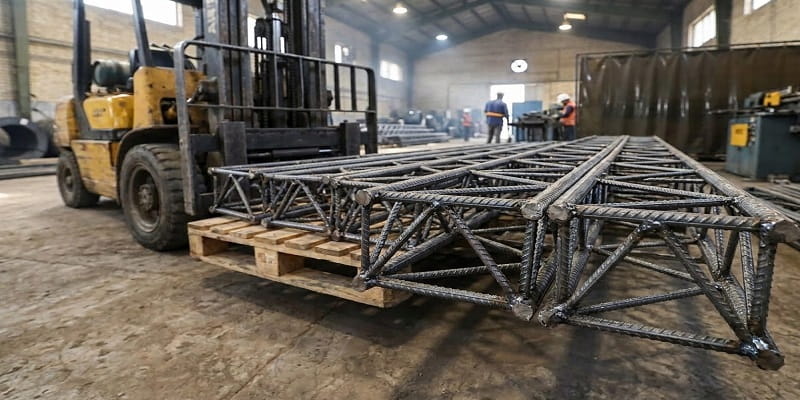

ساختار تیرچه نیازیت از چند بخش اصلی تشکیل شده که هرکدام نقش مشخصی در عملکرد نهایی دارند. در فرآیند ساخت خرپا با تیرآهن یا مقاطع فولادی مشابه، این اجزا به‌صورت دقیق طراحی و مونتاژ می‌شوند:

• یال فوقانی: این بخش معمولاً از سپری فولادی با ضخامت ۴، ۵ یا ۶ میلی‌متر ساخته می‌شود. یال فوقانی، از کمانش جانبی جلوگیری کرده و بارهای فشاری را به‌خوبی منتقل می‌کند.
• یال تحتانی: برای ساخت یال تحتانی از تسمه فولادی با گرید ST37 استفاده می‌شود. ضخامت این تسمه حداقل ۴ میلی‌متر بوده و ابعاد آن متناسب با طول دهانه و بارگذاری تغییر می‌کند. این بخش وظیفه تحمل نیروهای کششی را بر عهده دارد.
• بخش میانی: اعضای داخلی شامل میلگردهای عمودی و مورب با حداقل قطر ۱۰ میلی‌متر هستند که به‌صورت جوشی به یال‌ها متصل می‌شوند. نبود قوس و خمیدگی در این میلگردها باعث بهبود رفتار سازه در برابر نیروهای خمشی و برشی، به‌ویژه در زمان وقوع زلزله می‌شود.
• برش‌گیرها و قطعات تقویتی: از برش‌گیرها در شرایط خاص و دهانه‌های بزرگ، برای افزایش مقاومت و پایداری تیرچه استفاده می‌شود.

انواع تیرچه نیازیت کدامند؟

ساختار فولادی و جان باز این نوع تیرچه، امکان استفاده از آن را در سیستم‌های سقفی مختلف فراهم کرده است. این سیستم‌ها باوجود شباهت در ساختار اصلی تیرچه، از نظر نحوه اجرا، اجزای تشکیل‌دهنده و عملکرد سازه‌ای تفاوت‌هایی دارند. بر این اساس، سه سیستم اصلی مبتنی بر تیرچه نیازیت عبارت‌اند از:

• نیازیت سقف: سیستم اصلی نیازیت است که در آن از تیرچه‌های فولادی با جان باز و بدون بتن در ناحیه جان استفاده می‌شود. این تیرچه‌ها با تشکیل ساختاری خرپایی، بارهای سقف را به تکیه‌گاه‌ها منتقل می‌کنند و قابلیت استفاده در سازه‌های فولادی و بتنی را دارند.
• عرشه نیازیت: در این سیستم، تیرچه‌های فولادی نیازیت همراه با ورق‌های قالب‌بندی و دال بتنی اجرا می‌شوند. تیرچه‌ها وظیفه اصلی تحمل بارهای سقف را بر عهده دارند و ورق‌ها عمدتاً برای قالب‌بندی بتن مورد استفاده قرار می‌گیرند.
• نیازیت کامپوزیت: این سیستم با هدف ایجاد عملکرد مرکب میان اعضای فولادی و دال بتنی طراحی شده است. در این روش، نحوه اتصال و میزان مشارکت فولاد و بتن در تحمل بارها براساس محاسبات سازه‌ای تعیین می‌شود.

کاربردهای تیرچه نیازیت

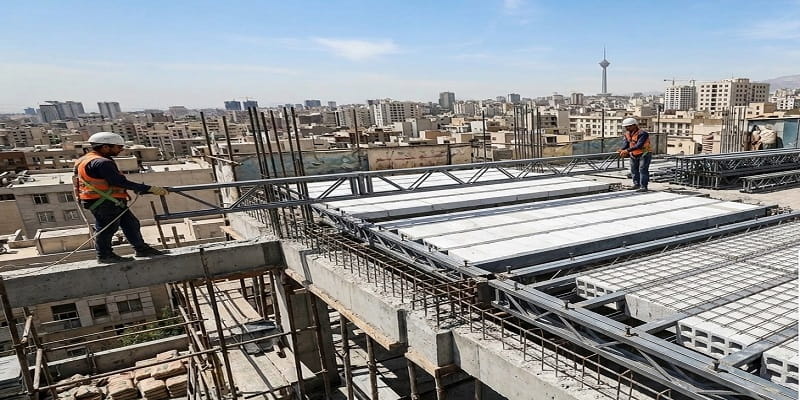

کاربرد اصلی تیرچه نیازیت نگه‌داشتن وزن سقف تا زمان رسیدن بتن به مقاومت نهایی است، اما قابلیت‌های آن محدود به این وظیفه نیست و در زمینه‌های دیگر نیز کاربرد دارد. این سیستم گزینه‌ای کارآمد در پروژه‌هایی با دهانه‌های بلند، غیرمتعارف یا شرایط اجرایی خاص است. طراحی بدون بتن در بخش جان، باعث کاهش میزان مصرف بتن می‌شود و همین موضوع به کنترل بهتر هزینه‌های ساخت کمک می‌کند؛ به‌ویژه در شرایطی که نوسانات قیمت آهن آلات و سایر مقاطع تأثیر زیادی بر بودجه پروژه دارند. از دیگر کاربردهای مهم تیرچه نیازیت می‌توان به انتقال ایمن و دقیق بارهای مرده و زنده سقف به ستون‌ها و تیرهای اصلی سازه اشاره کرد. در نتیجه، استفاده از این سیستم نه تنها سرعت اجرا را افزایش می‌دهد، بلکه پایداری بلندمدت ساختمان را تضمین می‌کند.

مزایا و معایب استفاده از تیرچه نیازیت

گستردگی مزایای تیرچه نیازیت باعث شده تا بسیاری از مهندسان و طراحان، از این محصول برای ساخت و اجرای سقف‌های سازه‌ای خود استفاده کنند. این مزایا عبارتند از:

• مقاومت بالا در برابر خمش و فشار
• کاهش ضایعات ساختمانی
• کاهش زمان اجرای پروژه
• عدم نیاز به شمع‌بندی حتی در دهانه‌های بزرگ
• کاهش هزینه تا حدود ۳۰ درصد
• امکان عبور تأسیسات از داخل سقف
• اجرای دهانه‌هایی تا ۱۶ متر
• حذف میلگردهای ادکا و کاهش نیاز به سقف کاذب
• وزن کم

در کنار مزایای متعدد، استفاده از تیرچه نیازیت با برخی محدودیت‌ها نیز همراه است. اجرای صحیح این سیستم به دقت بالا و حضور نیروی متخصص نیاز دارد و در برخی پروژه‌ها ممکن است از نظر هزینه یا شرایط اجرایی، چالش‌هایی را به همراه داشته باشد. این معایب عبارتند از:

• نیاز به نیروی متخصص
• دشواری در زمان حمل و انبارداری
• هزینه اولیه بالا
• ضعف نسبی در انتقال حرارت و نیاز به عایق‌کاری مناسب

نحوه اجرای تیرچه نیازیت

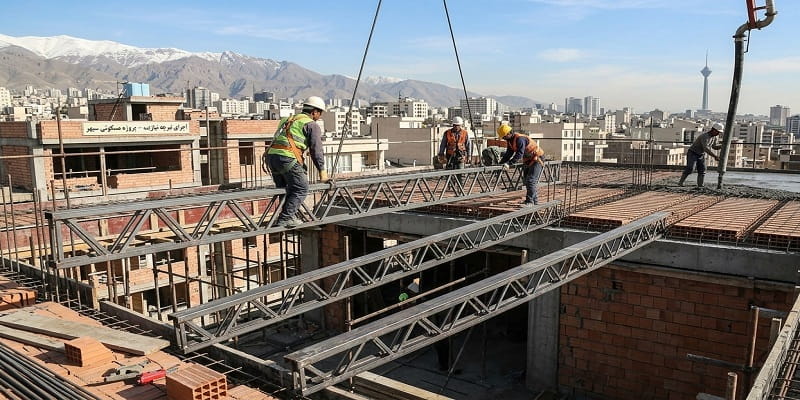

اجرای تیرچه نیازیت با قرار دادن تیرچه‌ها روی تیرهای اصلی سازه آغاز می‌شود. در این میان، آشنایی با اینکه میلگرد ممان منفی چیست به درک بهتر نقش آرماتورها در تقویت نواحی کششی سقف کمک می‌کند. بااین‌حال، طراحی ویژه سیستم تیرچه نیازیت به‌گونه‌ای است که در بسیاری از موارد نیازی به استفاده از میلگرد ممان منفی ندارد و همین موضوع باعث می‌شود اجرای سقف با سرعت بیشتر و پیچیدگی کمتر انجام شود. پس از نصب تیرچه‌ها، بلوک‌ها در جای خود قرار گرفته و آرماتورهای حرارتی تعبیه می‌شوند، سپس بتن‌ریزی صورت می‌گیرد و سقف بدون شمع‌بندی به مقاومت اولیه خود می‌رسد. این روش، زمان اجرای پروژه را کاهش و سرعت کار را افزایش می‌دهد، بدون آنکه کیفیت یا ایمنی سقف کاهش پیدا کند. همچنین، نیاز به نیروی انسانی و تجهیزات اضافی کاهش می‌یابد که ضمن صرفه‌جویی در هزینه‌ها، فرآیند ساخت پروژه را کارآمدتر می‌کند. به همین دلیل، تیرچه نیازیت با وزن سبک و مقاومت بالا، گزینه‌ای اقتصادی برای اجرای سقف در پروژه‌های مسکونی و صنعتی با دهانه‌های مختلف است.

تیرچه نیازیت با تیرچه کرومیت چه تفاوت‌هایی دارد؟

اگرچه تیرچه نیازیت و تیرچه کرومیت هر دو برای افزایش استحکام سقف طراحی شده‌اند، اما تفاوت‌های مهمی دارند که در انتخاب سیستم مناسب نقش تعیین‌کننده‌ای ایفا می‌کند. این تفاوت‌ها عبارتند از:

• از نظر ظاهری: بال فوقانی تیرچه نیازیت از سپری و کرومیت از نبشی ساخته می‌شود.
• از نظر فنی: قطعات داخلی نیازیت خم نمی‌شود، بطوری که رفتار سازه‌ای بهتری ایجاد می‌کند.
• از نظر اقتصادی: نیازیت مقرون‌به‌صرفه‌تر است، زیرا برخلاف کرومیت نیازی به دوبل کردن تیرچه در دهانه‌های بزرگ ندارد و حذف بتن جان، مصرف بتن و هزینه‌ها را کاهش می‌دهد.
• وزن: تیرچه نیازیت به‌دلیل فولاد بیشتر، کمی سنگین‌تر است.
• نحوه اجرا: نیازیت تا دهانه ۱۶ متر قابل اجراست، در حالی که کرومیت محدودتر است.
• اتصال و لرزش: اتصال قوی‌تر و کاهش لرزش، مزیت مهم نیازیت محسوب می‌شود.
