تیرآهن دوبل چیست؟ روش اتصال، جوشکاری و کاربرد

یکی از مقاطع فولادی مورد استفاده در پروژه‌های ساخت‌وساز، تیرآهن دوبل است که برای افزایش ظرفیت باربری و استحکام بیشتر سازه‌ها به‌کار می‌رود. این محصول معمولاً در بخش‌هایی مانند ستون‌ها و سازه‌هایی که به مقاومت بالاتری نیاز دارند، مورد استفاده قرار می‌گیرد. قیمت تیرآهن دوبل تحت‌تأثیر عواملی مانند نوع و سایز تیرآهن‌های مصرفی، وزن نهایی مقطع فولادی و نوسانات بازار آهن آلات قرار دارد؛ بنابراین تغییرات قیمت آهن نیز می‌تواند روی هزینه تهیه آن اثرگذار باشد. در این مقاله اطلاعات مورد نیاز درباره تیر آهن دوبل در اختیار شما قرار می‌دهیم تا بدانید هنگام خرید این محصول به چه نکاتی باید توجه داشته باشید.

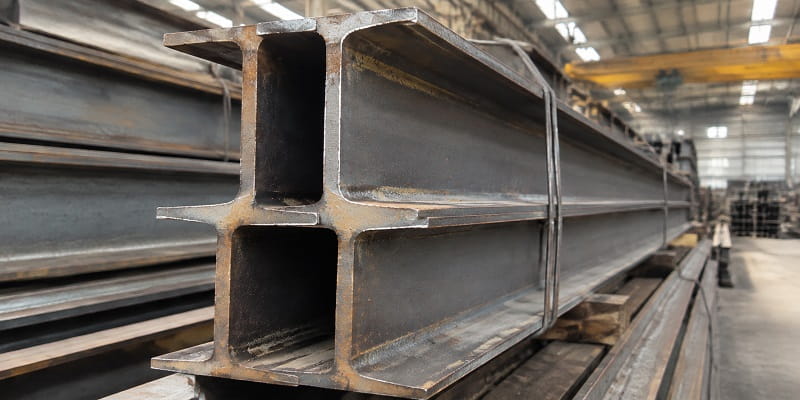

تیرآهن دوبل چیست؟

تیرآهن دوبل نوعی مقطع فولادی است که از اتصال دو تیرآهن مجزا در کنار یکدیگر تشکیل می‌شود و در دسته مقاطع مرکب فولادی قرار می‌گیرد. این محصول معمولاً با کنار هم قرار گرفتن دو پروفیل تیرآهن I شکل ساخته می‌شود و ساختار آن بر پایه ترکیب دو عضو فولادی مشابه یا نزدیک به هم شکل می‌گیرد.

در بازار آهن آلات، تیرآهن دوبل باتوجه‌به نوع تیرآهن‌های تشکیل‌دهنده، مانند تیرآهن IPE، IPB (هاش) و بال‌پهن شناخته می‌شود و اصطلاح «دوبل» به ترکیب دو تیرآهن در یک مقطع فولادی واحد اشاره دارد.

کاربردهای تیرآهن دوبل

در ساختمان‌های بلند دوام و استحکام ستون‌ها باید بیشتر از ساختمان‌های معمولی باشد. سطح مقطع پهن ستون‌های سازه باعث تنش انتقال بار در آن را کم‌تر می‌کند و با خنثی‌سازی نیروی وارد شده، استحکام سازه را افزایش می‌دهد. وقتی از تیرآهن دوبل استفاده می‌کنید، برای ستون‌های سازه، سطح مقطع مرکب خواهید داشت. در نتیجه تأثیر انتقال بار و خنثی‌سازی تنش‌های وارد به سازه، با قدرت بیشتری صورت می‌گیرد.

تشخیص اینکه ساختمانی به این نوع پروفیل‌های مرکب فولادی نیاز دارد یا خیر، برعهده مهندسین و پیمانکاران است. آن‌ها باید با توجه به وزن سازه، وزن افراد و تجهیزاتی که در آینده به ساختمان وارد می‌شوند و بار وارد شده از اتفاقاتی چون زلزله را محاسبه کنند و بر این اساس، محصولات مناسب برای ستون‌سازی را بیابند.

در ادامه برای اطلاعات بیشتر شما، به مهم‌ترین کاربردهای تیرآهن‌های دوبل اشاره می‌کنیم.

• در بحث کمانش، شکل و مساحت سطح مقطع بسیار مهم است. اگر اندازه سطح مقطع تیرآهن‌های تکی برای ساخت ستون سازه کافی نباشد، با استفاده از نمونه‌های دوبل سطح مقطع را افزایش می‌دهند تا به اندازه مورد نیاز برسد.
• اگر در پروژه‌ای تیرآهن‌های بال پهن یا قوطی در دسترس نباشد، می‌توان با کمک تیر آهن دوبل سطح مقطع مورد نظر را ایجاد کرد.
• گاهی به کار بردن تیرآهن دوبل، آسان‌تر و سریع‌تر از به کار بردن ستون‌های ساخته شده از ورق فولادی است؛ بنابراین پیمانکاران این محصولات را با سایر انواع ستون جایگزین می‌کنند.

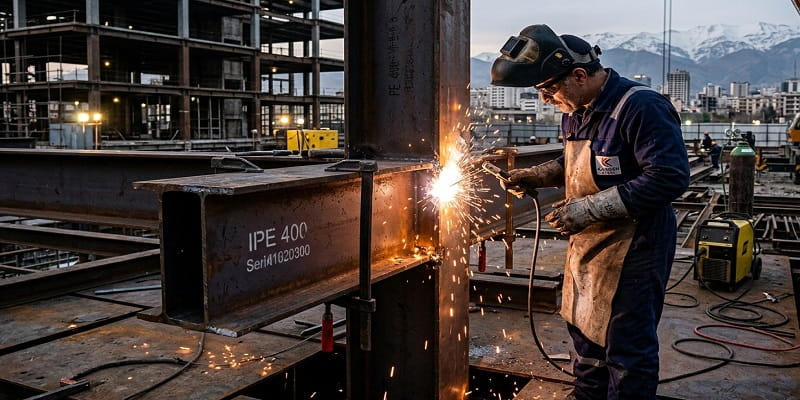

جوشکاری تیرآهن دوبل

جوشکاری تیرآهن دوبل برای اتصال دو تیرآهن و ایجاد یک مقطع فولادی یکپارچه، مطابق با طراحی سازه انجام می‌شود. بسته به جزئیات اجرایی، تیرآهن‌ها ممکن است به‌صورت مستقیم یا بااستفاده‌از قطعات رابط مانند ورق و لقمه به یکدیگر متصل شوند. انتخاب نحوه جوش دادن تیرآهن ها به یکدیگر به جزئیات طراحی، نوع مقطع فولادی و نقشه‌های اجرایی بستگی دارد. همچنین نوع، اندازه، طول و فاصله جوش‌ها باید متناسب با شرایط اتصال تعیین شود. آماده‌سازی صحیح محل جوش، استفاده از مواد مصرفی مناسب و رعایت ترتیب اجرای جوش نیز اهمیت زیادی دارد؛ زیرا حرارت ناشی از جوشکاری در صورت کنترل‌نشدن می‌تواند باعث تغییر شکل تیرآهن شود. در نهایت، کیفیت اجرای اتصال باید مطابق ضوابط جوشکاری سازه‌های فولادی و الزامات فنی پروژه بررسی شود.

انواع اتصال تیرآهن برای ستون دوبل

نحوه اتصال تیرآهن دوبل روی میزان مقاومت سازه تأثیر مستقیم دارد. به همین دلیل، جوشکاری باید با رعایت فاصله دقیق انجام شود و فاصله تماس بین دو تیرآهن تشکیل‌دهنده پروفیل مرکب به‌درستی رعایت شود تا استحکام موردنیاز تأمین شود. در برخی سازه‌ها، به‌ویژه در ستون دوبل فلزی، دقت در نحوه اتصال تیرآهن‌ها اهمیت بیشتری پیدا می‌کند، زیرا این ستون‌ها وظیفه تحمل بارهای عمودی و انتقال آن به فونداسیون را بر عهده دارند. در ادامه، نحوه اتصال تیرآهن‌ها را با توجه به نوع آن‌ها توضیح می‌دهیم.

• اتصال از طریق دوبله کردن

در این روش دو تیرآهن IPE روی یک سطح صاف کنار به‌گونه‌ای قرار می‌گیرند که بال‌هایشان در کنار یکدیگر باشد و سپس آن‌ها را به هم جوش می‌دهند. جوشکاری در این روش به‌صورت سراسری انجام نمی‌‌شود؛ بلکه به فاصله ۳۰ سانتی‌متر از یکدیگر جوشکاری را انجام می‌دهند و همین کار را در طرف دیگر هم تکرار می‌کنند. فاصله تماس بین بدنه دو پروفیل نیز باید رعایت شود و بیشتر از ۱.۵ میلی‌متر نباشد. اگر این فاصله بیشتر از این مقدار شود، باید این فاصله با مصالح مختلف پر کنند.

• اتصال به وسیله ورق سراسری

در این روش دو تیرآهن در کنار یکدیگر قرار می‌گیرند. سپس آن‌ها را به وسیله یک ورق تقویتی سراسری به‌هم جوش می‌دهند. در این روش نیز جوشکاری به صورت متناوب و با فاصله ۳۰ سانتی‌متر انجام می‌شود.

• اتصال با کمک بست‌های موازی یا مورب

در این روش دو تیرآهن با بست‌های چپ و راست به شکل مثلثی به هم متصل می‌شوند. محصولاتی که به این روش مرکب می‌شوند، مقاومت بیشتری دارند. ستون‌هایی که به وسیله ورق یا تسمه به هم متصل می‌شوند را ستون مشبک می‌نامند.

تیرآهن دوبل چه موقع به کار گرفته می شود

تیرآهن دوبل زمانی به‌بمکار می‌رود که استحکام سازه در دست اجرا، اهمیت زیادی داشته باشد. به همین دلیل کیفیت قطعات فولادی که در ساخت این محصول به‌کار می رود، باید به دقت بررسی شود تا بتواند تنش وارد شده را به فوندانسیون و زمین منتقل کند و امنیت سازه حفظ شود. برای برآورد قیمت تیرآهن دوبل، باید به قیمت آهن توجه داشته باشید تا بتوانید بودجه مورد نیاز برای سازه مورد نظرتان بر برآورد کنید. در سایت آهن آنلاین می‌توانید به صورت روزانه نرخ روز انواع محصولات را بررسی کنید و انواع پروفیل‌های مورد نیاز برای ساخت تیرآهن‌های دوبل را سفارش بدهید. آهن آنلاین امکان ارسال محموله مورد نظر شما به سراسر کشور را فراهم کرده است.
